Wheel Knuckle - Front Wheel Drive (FWD): Notes

NOTE: For information on Ford Color Coded Illustrations refer to COLOR-CODING - FORD .

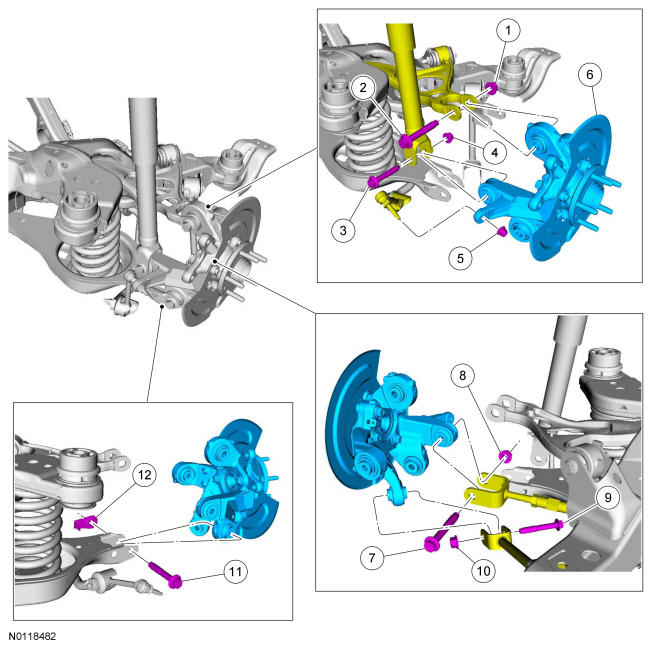

Exploded View

GFD33721Courtesy of FORD MOTOR COMPANY
Item Part Number Description
1 W520517 Upper arm-to-wheel knuckle nut
2 W715127 Upper arm-to-wheel knuckle bolt
3 W714033 Shock absorber lower bolt
4 - Shock absorber lower nut (part of 18080)
5 W520213 Stabilizer bar link upper nut
6 5B759 LH/ 5B758 RH LH/ 5B758 RH Wheel knuckle
7 W715419 Toe link-to-wheel knuckle bolt
8 W520516 Toe link-to-wheel knuckle nut
9 W715419 Trailing arm-to-wheel knuckle bolt
10 W520516 Trailing arm-to-wheel knuckle nut
11 W715127 Lower arm-to-wheel knuckle bolt
12 W713940 Lower arm-to-wheel knuckle nut

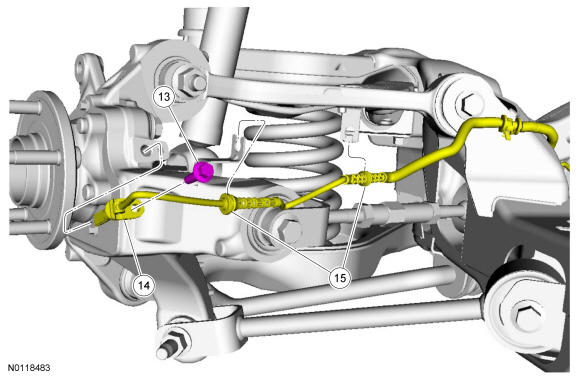

GFD33722Courtesy of FORD MOTOR COMPANY
Item Part Number Description
13 W707722 Wheel speed sensor bolt
14 2C190 Wheel speed sensor
15 - Wheel speed sensor harness clips (part of 2C190) (2 required)
