Parking Brake - Exploded View
NOTE:
For information on Ford Color Coded Illustrations refer to COLOR-CODING - FORD
.
Exploded View

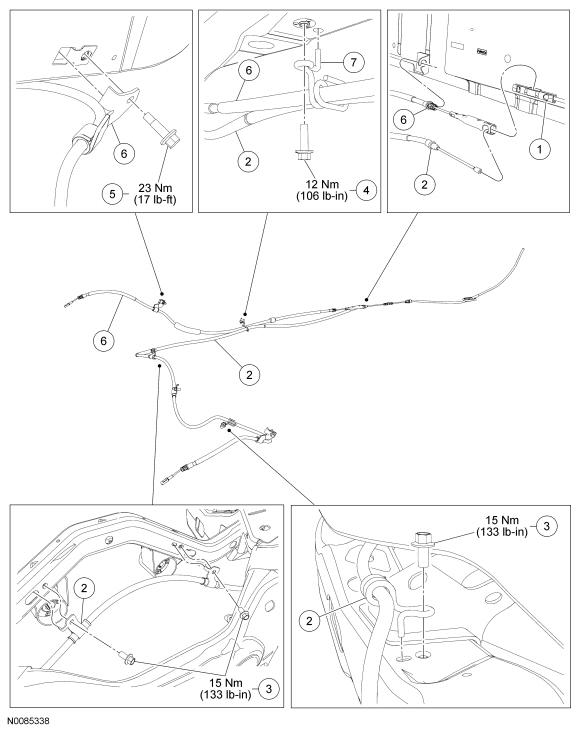

Courtesy of FORD MOTOR COMPANY| Item | Service Part Number | Description | Torque | Material Name | Notes |
|---|---|---|---|---|---|
| 1 | 2A790 | Cable-to-cable union | - | - | - |
| 2 | 2A809-B | Parking brake cable RH | - | - | - |
| 3 | W505261 | Parking brake cable bracket bolts (4 required) | - | - | 15 Nm (133 lb-in) |
| 4 | W505255 | Parking brake cable wire from bracket bolt | - | - | 12 Nm (106 lb-in) |
| 5 | W708745 | Wheel well parking brake cable bracket bolt (2 required) | - | - | 23 Nm (17 lb-ft) |
| 6 | 2A809 | Parking brake cable LH | - | - | - |
| 7 | - | Parking brake cable wire from bracket (part of 2A809) | - | - | - |

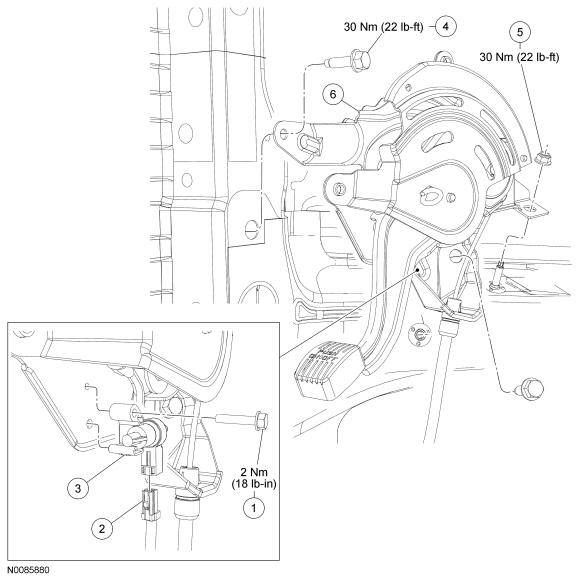

Courtesy of FORD MOTOR COMPANY| Item | Service Part Number | Description | Torque | Material Name | Notes |
|---|---|---|---|---|---|
| 1 | - | Parking brake switch screw (part of 15A51) | - | - | 2 Nm (18 lb-in) |
| 2 | - | Parking brake switch electrical connector (part of 14A005) | - | - | - |
| 3 | 15A851 | Parking brake switch | - | - | - |
| 4 | W505255 | Parking brake control bolt (2 required) | - | - | 30 Nm (22 lb-ft) |
| 5 | W520112 | Parking brake control nut | - | - | 30 Nm (22 lb-ft) |
| 6 | 2780 | Parking brake control | - | - | - |
