Brake Pedal and Bracket: Notes
NOTE:
For information on Ford Color Coded Illustrations refer to COLOR-CODING - FORD
.

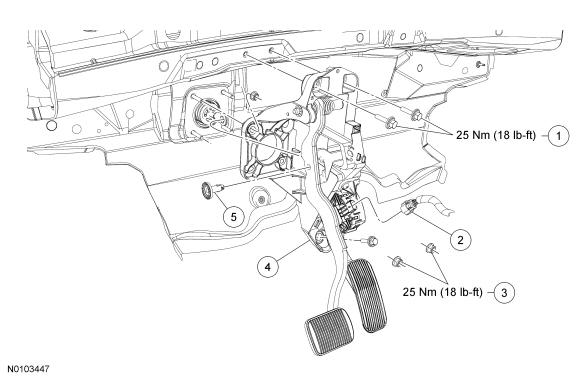

Exploded View
Courtesy of FORD MOTOR COMPANY| Item | Service Part Number | Description | Torque | Material Name | Notes |
|---|---|---|---|---|---|
| 1 | W709633 | Brake pedal bracket bolts (3 required) | - | - | 25 Nm (18 lb-ft) |
| 2 | - | Accelerator pedal sensor electrical connector (part of 14401) | - | - | - |
| 3 | W520112 | Brake booster nuts (4 required) | - | - | 25 Nm (18 lb-ft) |
| 4 | 9F856 | Brake pedal and bracket assembly | - | - | - |
| 5 | 2L523 | Brake booster push rod clevis pin | - | - | - |
