Brake Master Cylinder: Notes
NOTE:
For information on Ford Color Coded Illustrations refer to COLOR-CODING - FORD
.
MATERIAL
| Item | Specification |
|---|---|
| Motorcraft® DOT 4 LV High Performance Motor Vehicle Brake Fluid PM-20 | WSS-M6C65-A2 |

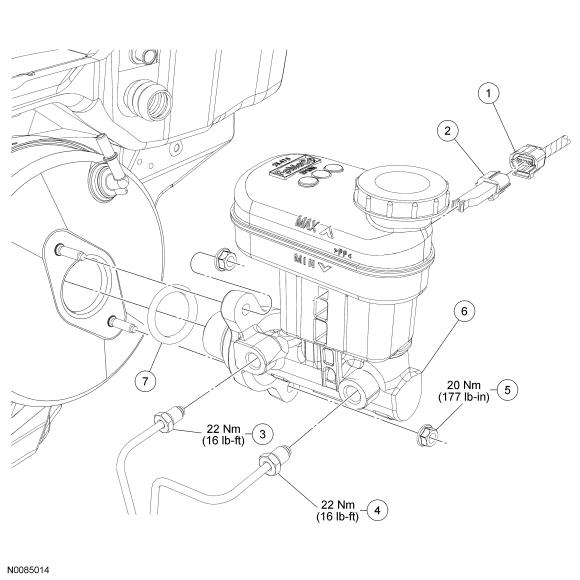

Exploded View
Courtesy of FORD MOTOR COMPANY| Item | Service Part Number | Description | Torque | Material Name | Notes |
|---|---|---|---|---|---|
| 1 | - | Brake fluid level indicator switch electrical connector (part of 14290) | - | - | - |
| 2 | 2C251 | Brake fluid level indicator switch | - | - | - |
| 3 | 2C294 | Primary brake tube fitting | 22 Nm (16 lb-ft) | - | - |
| 4 | 2C295 | Secondary brake tube fitting | 22 Nm (16 lb-ft) | - | - |
| 5 | W520112 | Brake master cylinder nut (2 required) | 20 Nm (177 lb-in) | - | - |
| 6 | 2140 | Brake master cylinder | - | - | - |
| 7 | 2152 | Brake master cylinder-to-booster seal | - | - | - |
